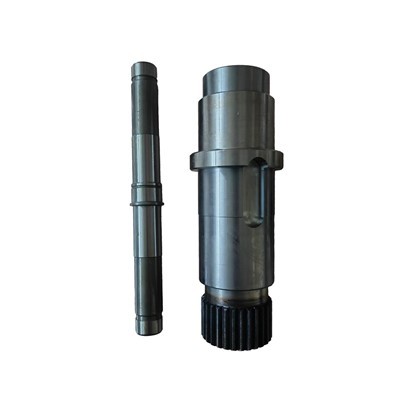

Spline vārpsta
Sviras vārpsta ir automatizētu ražošanas līniju un skrūvju liftu serdes centrēšanas un transmisijas sastāvdaļa, kas koncentrējas uz trim galvenajām iespējām: augstas-precizitātes centrēšana, vairāku-staciju griezes momenta pārvade un liela-slodzes nestspēja. Tā ir daudzsavienojumu aprīkojuma galvenā transmisijas sastāvdaļa.
I. Pamatfunkciju pārskats
Kā galvenā vienība centrēšanai un griezes momenta pārvadei, šķautņains vārpsta ir cieši saskaņota ar vairāku -staciju savienojuma darbības loģiku, un tam ir šādas īpašas funkcijas:
Centrēšana un griezes momenta transmisija:
Pieņemot evolūcijas šķautnes dizainu, zobu profila precizitāte sasniedz GB/T 1144-2001 6. līmeni, realizējot spēka pārvades un centrēšanas vadības integrāciju, ar transmisijas svārstību kļūdu, kas ir mazāka par 0,01 mm vai vienāda ar to.
Vairāku{0}}staciju izplatīšana:
Tas var vienlaikus pārraidīt jaudu vairāk nekā 3 darbināmiem komponentiem, realizējot vairāku staciju sinhronu kustību automatizētajā ražošanas līnijā un uzlabojot ražošanas efektivitāti.
Smags{0}}slodzes nestspēja:
40Cr materiāla rūdīšanas un rūdīšanas apstrāde, griezes momenta pārvades jauda ir par 50% lielāka nekā parastajām plakanajām atslēgu vārpstām, tādējādi apmierinot skrūvju liftu lielas-slodzes jaudas ievades vajadzības.
II. Tehniskās priekšrocības un pielietojuma vērtība
Savienojums bez spraugām
Splainas zoba virsma tiek apstrādāta ar augstas-frekvences rūdīšanu, cietība sasniedz HRC55-60, un savienojuma sprauga ir mazāka par 0,02 mm vai vienāda ar to, kas var nodrošināt enerģijas pārvadi bez zudumiem un uzlabot vairāku staciju savienojuma sinhronizāciju.
Pretkorozijas aizsardzības apstrāde
Splaina virsma ir pārklāta ar cinka -niķeļa sakausējumu, sāls izsmidzināšanas testa laiks pārsniedz 1000 stundas, un šķautņu vārpsta var stabili darboties mitrās automatizētās darbnīcās un āra skrūvju liftos, pagarinot kalpošanas laiku.
Modulārais interfeiss
Izmantojot standartizētus atlokus un atslēgas, to var tieši savienot ar skrūvju pacēlājiem, servomotoriem un citām iekārtām, vienkāršojot daudzsavienojumu aprīkojuma pārvades posma dizainu.
